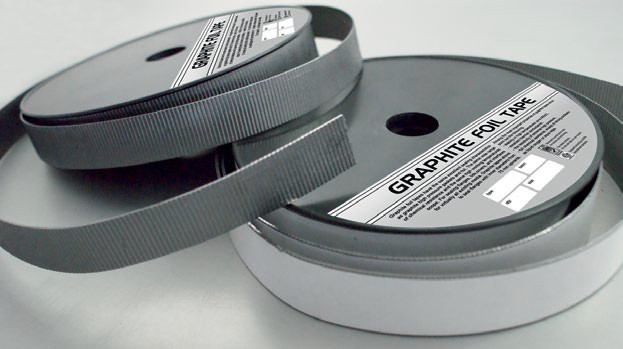

Графітові стрічки FolGraf

Графітові стрічки FolGraf
Графітові ущільнювальні стрічки виготовлені з графітової фольги високої чистоти, яка має особливо високу стійкість до тиску і температури. Цей матеріал розширюється і зміцнюється завдяки планарній орієнтації, що надає йому відповідних механічних властивостей, таких як гнучкість, стисливість і опір тиску. Залежно від призначення стрічки виготовляються у чотирьох варіантах:

1. Гладка поверхня – стрічки GR 500.
2. Гладка та самоклеюча - стрічка GA 600.
3. Гофрована (хвиляста) - стрічка KR 700.
4. Гофрована та самоклеюча - KA 800.

Графітова стрічка дозволяє швидко виконувати ущільнення безпосередньо на установці, без затримок, пов'язаних з підготовкою прокладки з точно підібраними розмірами.

Властивості та переваги
Гнучкий графіт є одним із найдовговічніших матеріалів, що використовуються в техніці герметизації, він характеризується практично необмеженою термічною та хімічною стійкістю. Він має низку унікальних властивостей, серед яких слід підкреслити:

• широкий спектр застосування: від кріогенних умов до високих температур.
• низька реактивність та стійкість практично до всіх хімічних агентів.
• висока герметичність для газів та рідин при одночасному дотриманні високих критеріїв стандарту API.
• низький коеф. тертя близько 0,15, хороші властивості ковзання та самозмазування.
• хороша теплопровідність, що означає хорошу стійкість до теплових ударів.
• стійкість до будь-яких типів випромінювання та старіння.

Однак, графіт як продукт на основі чистого вуглецю схильний до окислення, він має обмежене застосування у разі чистого кисню та інших сильних окислювачів.

Поради щодо встановлення
У разі нових розроблених з'єднань або зміни типу ущільнювального матеріалу розрахунки натягу болтів слід проводити на основі відповідного стандарту EN 13445-3 та коефіцієнтів m та y. Хвиляста структура та невелика ширина стрічки FolGraf дозволяють герметизувати фланці діаметром від 50 мм. Однак для фланців з малим діаметром від 50 до 100 мм бажано виготовляти прокладки з графітових плит, зберігаючи при цьому належне співвідношення ширини та товщини прокладки не менше ніж 5 разів.

Області застосування
Гладкі стрічки FolGraf GR і GA призначені для виробництва спіральних ущільнень SWG, сальникових кілець для енергетичних фітингів GDR та будь-яких фланцевих ущільнень з невеликим радіусом вигину або прямою. Гофровані стрічки типу KA та KR призначені для фланцевих ущільнень середнього та малого діаметрів, де стрічка має бути встановлена на невеликому радіусі або на великому вигині. Використання графітової стрічки FolGraf приносить відчутний економічний зиск. Стрічкові ущільнення встановлюються безпосередньо на фланці, це можна зробити швидко і без втрат, пов'язаних з вирізанням прокладки з великого листа ущільнювача.
